[Paper Review] CRKD: Enhanced Camera-Radar Object Detection with Cross-modality Knowledge Distillation

This is a Korean review of

"CRKD: Enhanced Camera-Radar Object Detection with Cross-modality Knowledge Distillation"
presented at CVPR 2024.



TL;DR

• LiDAR-Camera (LC) fusion이 가장 높은 성능을 기록하지만, 높은 비용이 요구되므로 기술 도입이 어려움. 반면, Camera-Radar (CR) fusion은 일반적으로 쉽게 적용할 수 있지만, LC fusion보다 낮은 성능을 기록함.
• 본 연구는 LC fusion을 teacher model로, CR fusion을 student model로 사용하는 CRKD를 제안함. 이 때, 공유된 특징 공간으로 Bird's-Eye-View (BEV)를 사용함.
• 4가지 distillation loss를 제안하였고, nuScenes 데이터셋에서 뛰어난 성능을 보여줌.





Introduction

• LiDAR, camera, radar는 자율주행 연구에서 가장 흔히 사용되는 sensor이며, 이러한 sensor의 fusion은 detection의 성능과 강건성을 향상시키기 위해 일반적으로 사용됨.
  • LiDAR-Camera (LC) fusion은 3D object detection에서 가장 좋은 성능을 보여주지만, 높은 비용으로 인해 적용에 한계가 있음.
  • Bird's-Eye-View (BEV) 기반 프레임워크에서 Camera-Only (CO) detection가 좋은 성능을 얻었지만, lighting condtion에 취약하고, 정확한 깊이 측정이 어려움.
  • 이를 위해 날씨 변화와 lighting condition에 강건하고 low cost인 radar를 적용할 수 있지만, 데이터가 sparse하고 noisy하기 때문에 Camera-Radar (CR) detection을 설계하는 데에 어려움이 있음.
• LiDAR-Only (LO)/LC와 CO/CR detector간의 성능 차이를 줄이기 위해 Knowledge Distillation (KD)를 적용할 수 있음.
  • 기존의 cross-modal KD는 open-source에서 널리 이용 가능한 LiDAR 데이터를 활용하기 위해, single-modality detector를 teacher model로 사용하고 LiDAR-based 또는 camera-based student detector로 지식을 전달함.
  • LC teacher detector로부터 CR student detector로 distillation 하는 것이 중요함. 그리고 이는 기존의 뛰어난 LC detector의 design을 그대로 사용할 수 있고, LiDAR와 radar 측정간의 shared point cloud representation를 이용할 수 있다는 이점이 있음.

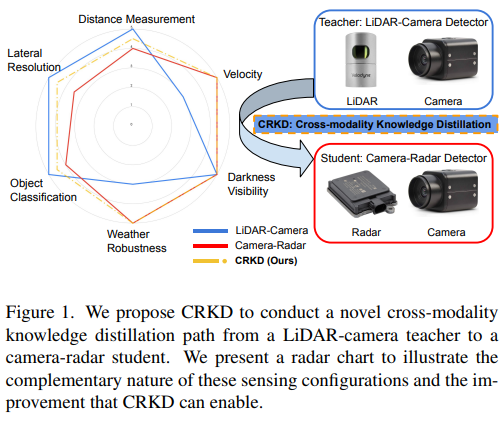

• 따라서, 그림 1에서 보는 것처럼, 본 논문은 CRKD: Camera-Radar 3D object detector with cross-modality Knowledge Distillation을 제안하여, LC teacher detector로부터 CR student detector로 지식을 전달함.





Related works

Multi-modality 2D Object Detection

Cross-modality Knowledge Distillation





Method

• Cross-modality fusion-to-fusion KD를 처리하기 위해, 여러개의 KD module을 설계함.
  • Cross-stage radar distillation + Learning-based calibration: radar encoder가 더 정확한 scene-level object distribution을 학습하도록 설계함.
  • Mask-scaling feature KD: foreground region의 feature imitation을 위해 설계되었으며, 센서에서 멀리 떨어져있거나 움직이는 객체의 *BEV 변환과정에서 발생하는 부정확성을 고려함.
  • Relation KD: scene-level geometry에서의 relation consistency를 유지하기 위해 적용함.
  • Response KD: CR model이 움직이는 객체를 잘 포착하도록 class-specific loss weight를 적용함.



* BEV 변환은 카메라 데이터를 위에서 본 것처럼 변환하는 과정을 의미함.
센서에서 멀리 있는 객체나 움직이는 객체는 변환과정에서 오류가 발생할 수 있음.
이는 1) 카메라만으로는 정확한 거리를 추정하기 어렵고,
2) 동적인 객체는 변환 과정에서 오차가 크기 때문임.



Model Architecture Refinement

• Gated network를 추가하여 BEVFusion 모델이 single-modality feature maps에서 attention weight(i.e., 어떤 정보가 중요한지)가 생성되도록 학습시킴. 이를 활용해 보완적인 modality가 적응적으로 융합되도록 함 (i.e., Camera와 Radar가 효과적으로 융합).
  • Gated network는 다음의 식을 통해 gated features를 학습함.
    $$ \tilde{F}_{M_1} = F_{M_1} \times \sigma \left( \text{Conv}_{M_1} \left( \text{Concat} \left( F_{M_1}, F_{M_2} \right) \right) \right) $$ $$ \tilde{F}_{M_2} = F_{M_2} \times \sigma \left( \text{Conv}_{M_2} \left( \text{Concat} \left( F_{M_1}, F_{M_2} \right) \right) \right) $$
  • Adaptive gated network를 통해 teacher와 student model이 input modalities 중에서 상대적으로 중요한 정보를 학습하도록 함.
  • Gated feature map은 두개의 input modalities로부터의 유익한 scene geometry를 encode하기 때문에 더욱 효과적인 feature-based distillation이 가능함.

※ 각 notation들의 정의는 원문을 참고



Cross-Stage Radar Distillation (CSRD)

• Radar와 LiDAR 모두 포인트 클라우드 형태로 데이터를 표현하지만 물리적 의미가 다르기 때문에, 일반적인 feature imitation이 잘 작동하지 않음.
  • Radar point는 더욱 sparse하고, 속도 정보가 포함된 ¶object-level point로 해석됨.
  • LiDAR는 dense하고, †geometry-level information을 캡처함.
• Radar가 sparse하고 scene-level object distribution을 나타내기 때문에 이를 활용한 Cross-Stage Radar Distillation을 제안함.
  • 이는 radar feature map $(F^S_r)$과 LC teacher model이 예측한 scene-level objectness heatmap $(Y^T)$간의 distillation 임.
• Radar는 일반적으로 거리 및 방위각 측정에서 noisy가 많기 때문에 이를 해결하기 위해 ‡calibration module을 설계함. $(F^S_r \rightarrow \hat{F}^S_r)$
  $$ \mathcal{L}_\text{csrd} = \frac{1}{H\times W}\sum^H_i \sum^W_j || \hat{Y}^T_{i, j} - \hat{F}^S_{r  i,j} ||_1 $$

¶ object-level point는 개별 객체의 존재 여부와 속도 정보를 나타냄.
하지만, radar는 해상도가 낮고, 밀도가 희소하기 때문에 물체의 전체적인 형상을 직접 포착하지는 못함.



† LiDAR는 단순한 object-level의 탐지가 아니라, 전체적인 기하학적 정보를 제공함.



‡ Three blocks of conv., batch norm, ReLU activation with kernel size 3 by 3을 통과하고,
calibrated feature map에 projection하기 위해 1 by 1 conv.를 추가함.



Mask-Scaling Feature Distillation (MSFD)

• Camera feature maps과 fused feature maps을 align하기 위해서 feature distillation을 제안함.
  • 3D object detection에서는 일반적으로 사용하는 direct feature imitation은 잘 작동하지 않는데, 이는 foreground와 background간의 imbalance가 크기 때문임. 따라서 foreground region의 정보만 증류하기 위해 masks를 활용함.
  • 추가적으로, foreground의 boundary region이 KD에 효과적이라고 알려져 있음.
  • 이를 종합하여, 물체의 거리와 움직임에 따라 적응적으로 마스크를 조정하는 Mask-Scaling Feature Distillation (MSFD)를 제안함. 이를 통해 BEV 변환 과정에서 발생할 수 있는 정렬 오류를 보정함.
    $$ \mathcal{L}_\text{msfd} = \frac{1}{H \times W} \sum^H_i \sum^W_j M_{i, j} || F^T_{i,j} - F^S_{i, j} ||_2 $$
  • MSFD loss는 gated camera feature maps $(\tilde{F}^T_c, \tilde{F}^S_c)$과 fused feature maps $(F^T_f, F^S_f)$에 대해서 계산됨.



Relation Distillation (RelD)

• Teacher와 student model간의 scene level에서의 geometric relations을 유지하는 것은 중요하기 때문에, RelD loss를 제안함.
  • 이를 위해 fused feature map의 cosine similarity를 계산함.
    $$ C_{i, j} = \frac{F^\text{T}_i F^j}{|| F_i ||_2 \cdot || F_j ||_2} $$
  • Teacher와 student의 scene-level information gap은 $\mathcal{L}_1$ norm으로 계산됨.
    $$ \mathcal{L}_\text{reld} = \frac{1}{H\times W}\sum^H_{i=1}\sum^W_{j=1}|| C^T_{i,j} - C^S_{i, j} ||_1 $$
  • 서로 다른 scales에서의 scene-level relation information을 증류하기 위해서, downsampling operation과 convolutional block을 적용하고 multi-scale RelD loss를 계산함.



Response Distillation (RespD)

• Radar는 도플러 효과로 인해 속도를 직접 측정할 수 있다는 장점을 가지고 있음. 따라서, student CR model이 움직이는 물체를 더 효과적으로 탐지하도록 하기 위해 dynamic class에 더 큰 weight를 설정함 (i.e., 더 큰 우선순위).
  • Classification loss와 regression loss는 각각 다음과 같음.
    $$ \mathcal{L}_\text{cls} = \sum^K_{i=1}\text{QFL}\left( P^T_{C_i}, P^S_{C_i} \right) \times w_i $$ $$ \mathcal{L}_\text{reg} = \sum^K_{i=1}\text{Smooth}\mathcal{L1}\left( P^T_{B_i}, P^S_{B_i} \right) \times w_i $$



Overall Loss Function

$$ \mathcal{L} = \lambda_1 \cdot \mathcal{L}_\text{csrd} + \lambda_2 \cdot \mathcal{L}_\text{msfd} + \lambda_3 \cdot \mathcal{L}_\text{reld} + \lambda_4 \cdot \mathcal{L}_\text{respd} + \lambda_5 \cdot \mathcal{L}_\text{det}    $$
